Ännu en Yak54, 220cm

[imacse_peter]

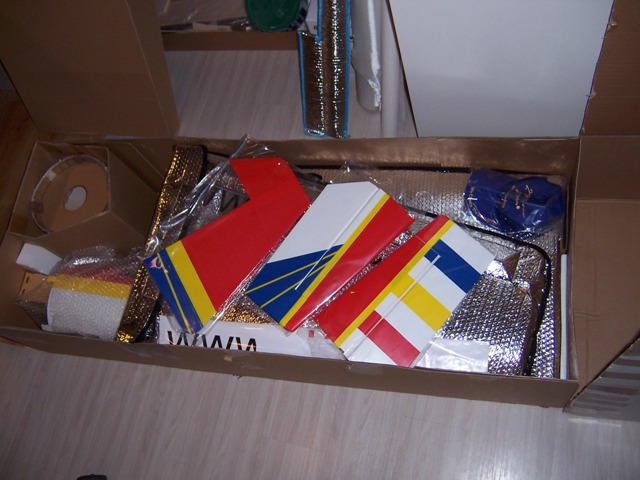

Hämtade en hyfsat stor låda idag. Stor som sagt, men den vägde inte så mycket.
En Yak 54 från Östersunds Modellhobby. Spännvidd 220cm och avsedd för en 50cc bensinmotor.

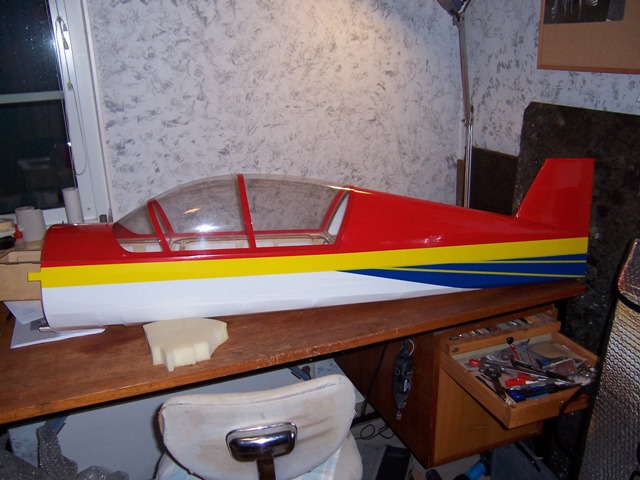

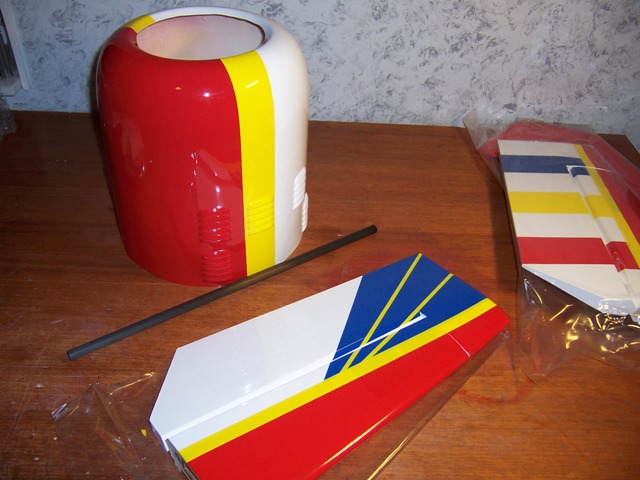

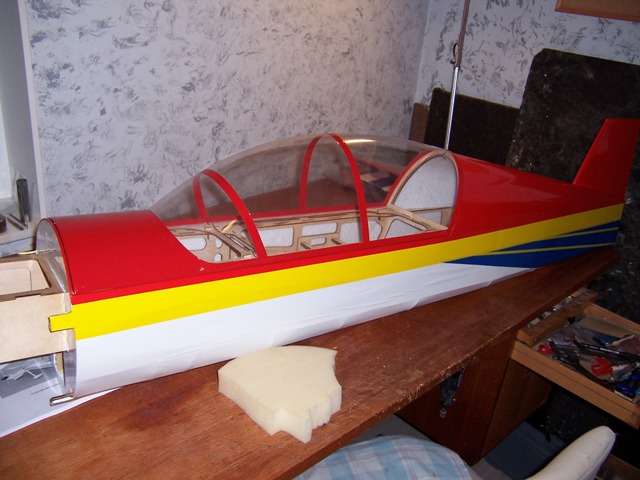

Lite bilder innan bygget kommer igång:

En tjusig blå keps låg också i lådan...
Image Insert:

84.95 KB


Image Insert:

84.75 KB

Image Insert:

82.48 KB

Image Insert:

86.87 KB

Image Insert:

90.41 KB

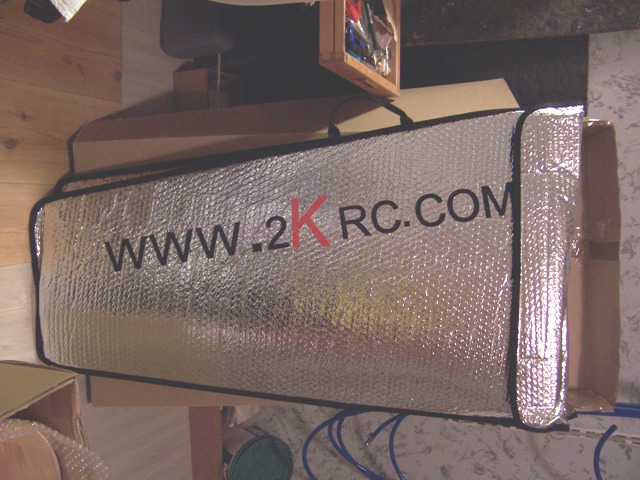

Fina vingskydd med plats för vingröret följde med
Image Insert:

102.12 KB

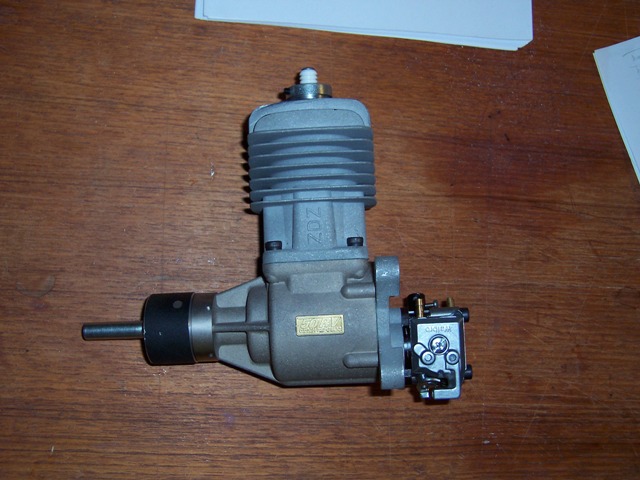

Motorn blir denna ZDZ 50cc
Image Insert:

87.2 KB

Klädseln behöver som synes sträckas upp annars ser den väldigt fin ut.

____________
Peter Schmidt

[imacse_peter]

Alla delar vägda och resultatet:

Kropp     1580
Motorkåpa  291
Ställ      265
Hjulkåpor  101
H vinge    532
V vinge    510
H stab     101
V stab     109
Fena        81
Sporrställ  45
Linkage    100
Vingrör (kolfiber)   103
Stabrör (kolfiber)     14
Gängjärn mm 71
TOTALT    3903g för allt i lådan (modell, linkage mm)

____________
Peter Schmidt

[imacse_peter]

Idag kom det också ett paket med mer godis...

Image Insert:

71.68 KB

Det blir 4 st Hitec5985 till skev och höjd och ett Hitec5955TG till sida.
Image Insert:

99.31 KB

och så tänkte jag börja röka lite...[:p]

Image Insert:

79.86 KB

____________
Peter Schmidt

[imacse_peter]

OK, det har hänt lite i helgen. Datum för det svenska IMAC-tävlingarna är bestämt, se i kalendern.

På byggbordet har det också varit lite aktivitet.

* Klädseln har sträckts upp med varmluftspistol, blev mycket bra.
* Roderok till höjd och sida är limmade.
* Servo till höjdroder är monterade i stab
* Landställ och sporrställ fastskruvat

Image Insert:

65.6 KB

Image Insert:

77.41 KB

Image Insert:

68.23 KB

Image Insert:

63.22 KB

Image Insert:

72.61 KB

____________
Peter Schmidt

[Mick]

Det var godt nok en lav vægt, du kommer da til at kunne hoover i tomgang.

[imacse_peter]

Hahaha.. det är det jag hoppas på[]

____________
Peter Schmidt

[imacse_peter]

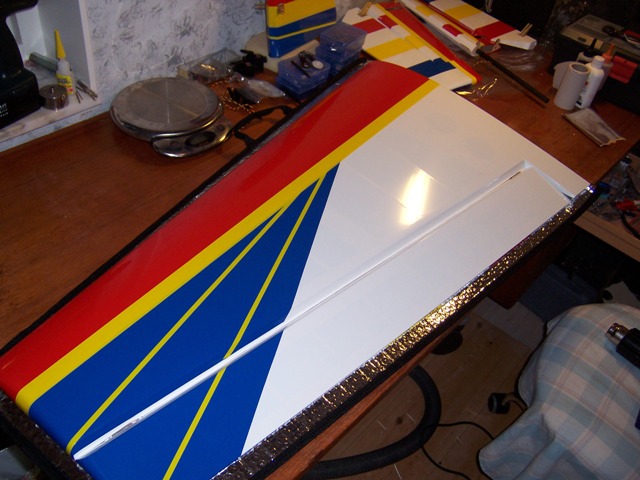

Då har vingarna också fått sig en runda med strykjärn och varmluftspistol...

Image Insert:

90.24 KB

____________
Peter Schmidt

[imacse_peter]

Finns det något tråkigare än att limma gångjärn? Nu har jag kommit en bit på vägen i alla fall...

Image Insert:

79.48 KB

Och motorn inpassad...

Image Insert:

85.12 KB

Motorvinkeln inbyggd i motorspantet...

Image Insert:

60.92 KB

____________
Peter Schmidt

[imacse_peter]

quote:Originally posted by imacse_peter

Alla delar vägda och resultatet:

Kropp     1580
Motorkåpa  291
Ställ      265
Hjulkåpor  101
H vinge    532
V vinge    510
H stab     101
V stab     109
Fena        81
Sporrställ  45
Linkage    100
Vingrör (kolfiber)   103
Stabrör (kolfiber)     14
Gängjärn mm 71
TOTALT    3903g för allt i lådan (modell, linkage mm)

____________
Peter Schmidt

Jag vägt lite fler grejor, fattas dock lite fortfarande:
Motor och fästskruvar  1400
Tändsystem 138
Tändack med strömbrytare 140
Krökar med kopplingar
Dämpare   250
Propeller 135
Spinner   127
Hjul 180
2 tankar och slangar 200
Rökpump   200
Ack till rökpump 60
Mottagare
Switch
2 ackar   265
Ackvarnare
Servo (4st 5985 + 1 5955) 330
Servo (2st 225)   63
Sprötantenn 12
Servokabel
   7 403g (inklusive dom 3903 ovan)

Min gissning på 7,5kg (otankad) är nog inte helt fel...[]


____________
Peter Schmidt

[edge.cap]

Den kommer att flyga lätt som en pappdrake!!
Min cap 232 vägde 7400gr när den var ny.

[imacse_peter]

Stabhalvorna klara med linkage och \"antirotation-pins\".

Image Insert:

84.32 KB

Skevservon monterade med lödd förlängningskabel...

Image Insert:

114.27 KB

och en liten provmontering är ju aldrig fel...

Image Insert:

76.23 KB

____________
Peter Schmidt

[imacse_peter]

Stjärtpartiet klart
Image Insert:

73.11 KB

Liiite rörigt när man vill göra allt på en gång...
Image Insert:

112.35 KB

Bensintank och röktank, samt gaslinkaget tillpassat
Image Insert:

69 KB

Den känns oroväckande tung i baken. Det gäller nog att lasta allt så långt fram det går för att balansera rätt.

____________
Peter Schmidt

[imacse_peter]

Det har inte hänt så mycket sista veckan, men en liten uppdatering...
Helgen tillbringades i Stockholm där min kära fru sprang agility med våra hundar. Jag passade då på att se mig omkring lite. Tänka sig, bara ett stenkast från båda hotell och hundmässan låg Söders R/C...En tillfällighet kanske? Jo, faktiskt, jag hade inget med hotellbokingen att göra, men ibland har man ju tur...

Kul att botanisera runt i butiken ett tag, och handla lite också förstås. Jag såg även ett reklamblad om att det skulle köras ånglok precis i närheten, så jag skyndade mig dit. Kul att se \"modelltåg\" i fullskala...

Image Insert:

107.52 KB

och lite mer till modellen, spinner, trekantslister och en tankpump till rökoljan...
Image Insert:

91.24 KB

och dagens stora[] projekt, montera sidroderservot
Image Insert:

77.89 KB

____________
Peter Schmidt

[imacse_peter]

Motorkåpan tillpassad
Image Insert:

74.45 KB

Början (eller slutet) på sidroderlinkaget
Image Insert:

42.64 KB

____________
Peter Schmidt

[imacse_peter]

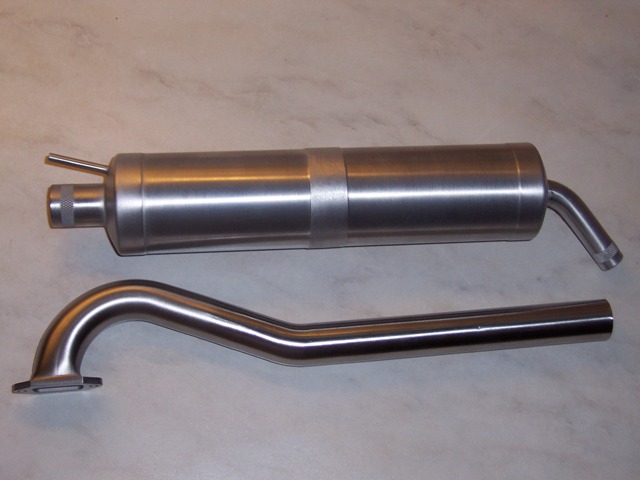

Tidig julklapp, en avi i posten idag resulterade i dämpare och krök.

Image Insert:

55.42 KB

Tänkte lite fel när jag beställde kröken så det blir lite metallslöjd på den för att det ska passa...

____________
Peter Schmidt
